Kompensation in der Niederspannung
Siekon liefert Kompensationskondensatoren und Netz-/Filterkreisdrosseln (FK-Drosseln) von Electronicon sowie Kondensatorschütze, Regler und komplette Kompensationsanlagen für die Blindleistungskompensation in industriellen Niederspannungsnetzen.
Kondensatoren, Drosseln und komplette Anlagen zur Blindleistungskompensation in Niederspannungsnetzen (bis 1000 V AC). Sie kompensieren die induktive Blindleistung von Motoren, Transformatoren und Vorschaltgeräten, verbessern den Leistungsfaktor (cos φ) und senken dadurch Blindstromkosten sowie die Netzbelastung. Das Sortiment reicht von einzelnen Kompensationskondensatoren nach IEC 60831 über Netz- und Filterkreisdrosseln (FK-Drosseln), Kondensatorschütze und Regler bis zu fertigen Kompensationsanlagen (Fest- und geregelte Kompensation).
609 Artikel in 13 Produktlinien
Auswahlübersicht
| Produktlinie | Kapazität | Spannung | Varianten |
|---|---|---|---|
| Leistungskondensatoren 1-phasig | 16,5–903 µF | 120–800 V | 66 |
| Leistungskondensatoren 3-phasig (Baureihe 275 / 276) | 3,1–331 µF | 230–1.080 V | 254 |

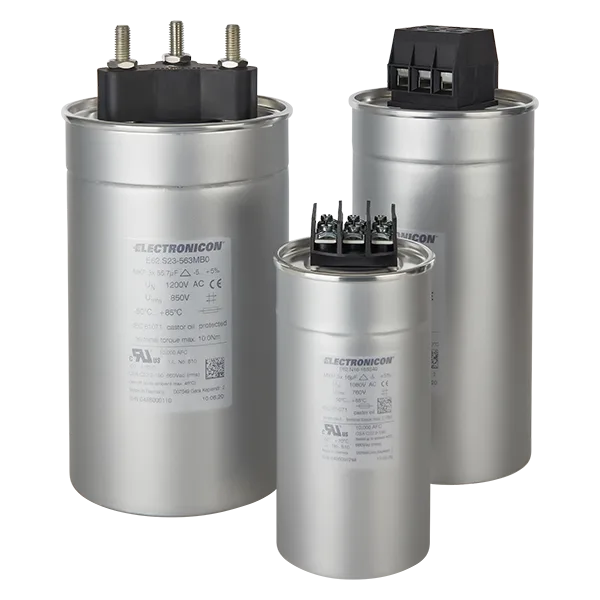

| Leistungskondensatoren 3-phasig (Baureihe E62 / E65) | 6,2–143 µF | 400–1.400 V | 40 |
| Weitere Leistungskondensatoren (weitere Baureihen und Hersteller) | 11–265 µF | 230–1.200 V | 116 |

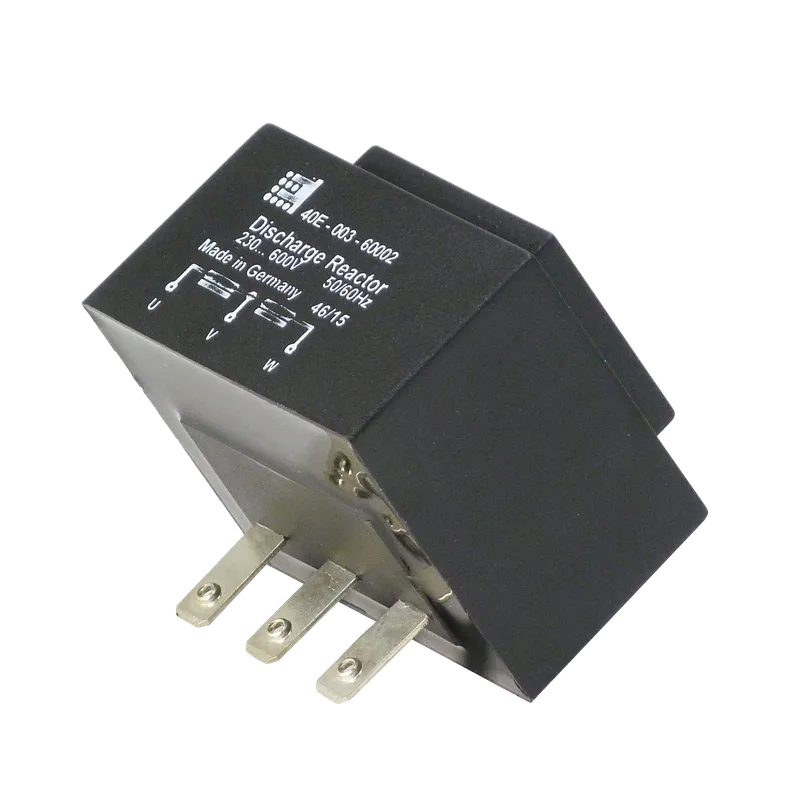

| Zubehör für Leistungskondensatoren | – | 230–50.000 V | 6 |
| Filterkreisdrosseln | 41–811 µF | 400–690 V | 65 |
| für Kompensationsanlagen | – | 1–550 V | 20 |
| Kondensatorschütz | – | 400–440 V | 16 |
| Komp.-anlage 14% verd. | – | – | 9 |
| Kompensationsanlage 7% | – | – | 5 |
| Festkompensation 7% | – | – | 3 |
| Komp.-anlage 7% verd. | – | – | 3 |
| Weitere Varianten | – | – | 6 |
Produktlinien im Überblick
Leistungskondensatoren
Kondensatoren zur Blindleistungskompensation im Niederspannungsnetz – einphasig und dreiphasig, nach Baureihe gegliedert.

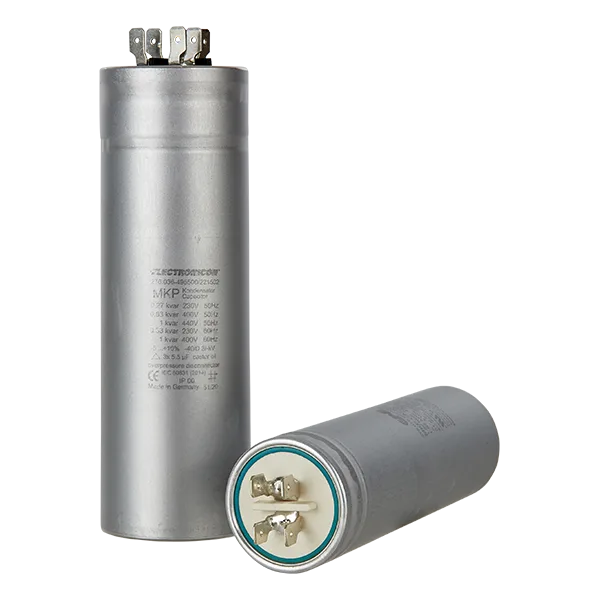

Leistungskondensatoren 1-phasig (66)
16,5–903 µF · 120–800 V
Einphasige Leistungskondensatoren zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1050001 | 2,5kVar 230Vac 150µF U | 1 x 150µF | 230Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050003 | 5,0kVar 230Vac 300µF U | 1 x 300µF | 230Vac | 75 x 185 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050005 | 1,67kVar 400Vac 33µF U | 1 x 33µF | 400Vac - 480Vac | 40 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050006 | 4,17kVar 400Vac 83µF U | 1 x 83µF | 400Vac; 440Vac | 60 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050007 | 2,89kVar 525Vac 33µF U | 1 x 33µF | 525Vac | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050009 | 1,67kVar 400Vac 33µF U | 1 x 33µF | 400Vac ; 230Vac | 40 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050010 | 7,21kVar 525Vac 84µF U | 1 x 83µF | 400Vac; 525Vac | 75 x 185 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050011 | 2,9kVar 400Vac 57,0µF U | 1 x 57,0µF | 400Vac 440Vac 50/60Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050013 | 5,0kVar 400Vac 100µF U | 1 x 100µF | 400Vac; 440Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050014 | 16,7kVar 400Vac 332µF K | 1 x 332µF | 400Vac; 440Vac | 116 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1050016 | 12,5kVar 525Vac 142µF K | 1 x 142µF | 480Vac - 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050018 | 25,0kVar 525Vac 288µF K | 1 x 288µF | 400Vac 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050019 | 10,0kVar 400Vac 205µF K | 1 x 205µF | 400Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050020 | 3,3kVar 400Vac 66µF U | 1 x 66µF | 400Vac; 440Vac 480Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050021 | 3,3kVar 440Vac 57µF U | 1 x 57µF | 440Vac/50Hz 440Vac/60Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050025 | 2,42kVar 400Vac 48,2µF U | 1 x 48,2µF | 400Vac; 440Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050028 | 3,3kVar 525Vac 38,1µF U | 1 x 38,1µF | 525Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050029 | 1,67kVar 525Vac 19,3µF U | 1 x 19,3µF | 400Vac 525Vac | 45 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050030 | 12,5kVar 525Vac 144µF K | 1 x 144µF | 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050031 | 4,17kVar 525Vac 48,2µF U | 1 x 48,2µF | 400Vac / 480Vac / 525Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050034 | 1,67kVar 400Vac 33µF U | 1 x 33µF | 400Vac 525Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050036 | 4,7kVar 440Vac 77µF U | 1 x 77µF | 400Vac; 440Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050037 | 0,83kVar 400Vac 16,5µF U | 1 x 16,5µF | 400Vac | 40 x 85 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050038 | 0,87kVar 400Vac 17,3µF U | 1 x 17,3µF | 400Vac | 40 x 85 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050039 | 1,15kVar 400Vac 23,1µF U | 1 x 23,1µF | 400Vac 415Vac | 45 x 85 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050040 | 1,67kVar 400Vac 33µF U | 1 x 33µF | 400Vac 440Vac | 45 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050041 | 3,67kVar 400Vac 73µF U | 1 x 73µF | 380Vac; 400Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050042 | 2,8kVar 525Vac 32µF U | 1 x 32µF | 400Vac 525Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050043 | 3,3kVar 400Vac 66,7µF U | 1 x 66,7µF | 400Vac | 60 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050044 | 25kVar 690Vac 167µF K | 1 x 167µF | 690Vac; 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050045 | 1,86kVar 400Vac 37,0µF F | 1 x 37,0µF | 400Vac | 65 x 90 mm | Löhtfahne Befestigung: Bolzen M12 |
| 1050046 | 5,0kVar 380Vac 110,2µF U | 1 x 110,2µF | 380Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050047 | 6,24kVar 400Vac 124,2µF U | 1 x 124,2µF | 400Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050048 | 2,66kVar 230Vac 160,0µF U | 1 x 160,0µF | 230Vac | 65 x 235 mm | Kappe, Kabel l=300mm Befestigung: Bolzen M12 |
| 1050049 | 5,0kVar 230Vac 300,0µF U | 1 x 300,0µF | 230Vac | 75 x 185 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050050 | 7,3kVar 440Vac 120,0µF C | 1 x 120,0µF | 440Vac / 50 Hz eff | 75 x 185 mm (zzgl. Kappe: 230mm) | Kappe, Tülle, seitl. Kabel (l=300mm, anisoliert) Befestigung: Bolzen M12 Bem |
| 1050051 | 7,3kVar 525Vac 84,0µF U | 1 x 84,0µF | 525Vac | 75 x 185 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050052 | 5,0kVar 230Vac 300,0µF U | 1 x 300µF | 230Vac | 75 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050053 | 10,0kVar 525Vac 115,5µF K | 1 x 115,5µF | 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050054 | 20,0kVar 525Vac 231,0µF K | 1 x 231,0µF | 525Vac | 116 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1050055 | 4,8kVar 400Vac 96µF U | 1 x 96µF | 400Vac; 525Vac | 75 x 188 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050056 | 2,8kVar 230Vac 168,1µF K EW | 1 x 168,1µF | 230Vac | 75 x 140 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1050057 | 2,67kVar 440Vac 43,9µF U | 1 x 43,9µF | 440Vac; 550Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050058 | 3,3kVar 525Vac 38,1µF U | 1 x 38,1µF | 525Vac / 50Hz | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050059 | 5,76kVar 525Vac 66µF U | 1 x 66µF | 400Vac; 525Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050060 | 6,25kVar 400Vac 124µF U | 1 x 124µF | 400Vac; 440Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050062 | 1,04 kVar 120Vac 230µF K | 1 x 230µF | 120Vac | 75 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1050063 | 2,09 kVar 120Vac 461µF K | 1 x 461µF | 120Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050064 | 3,32kVar 230Vac 200µF U | 1 x 200µF | 230Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050065 | 4,98kVar 230Vac 300µF U | 1 x 300µF | 230Vac | 75 x 188 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050066 | 3,1kVar 400Vac 3x62µF C | 3 x 62µF | 400 - 440Vac | 50 x 148 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1050067 | 15,0kVar 230Vac 903µF K | 1 x 903µF | 230Vac 230Vac/60Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050068 | 4,17kVar 400Vac 83µF U | 1 x 83µF | 400Vac; 440Vac | 60 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050069 | 4,17kVar 525Vac 48,2µF U | 1 x 48,2µF | 400Vac / 480Vac / 525Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050070 | 3,5kVar 400Vac 70µF K | 1 x 70µF | 120 - 415Vac | 75 x 105 mm | Klemme Befestigung: Bolzen M12 |
| 1050071 | 1,38kVar 400Vac 27,5µF F | 1 x 27,5µF | 400Vac - 440Vac | 45 x 93 mm | Lötöse Befestigung: Bolzen M12 |
| 1050072 | 4,7kVar 440Vac 77µF U | 1 x 77µF | 400Vac; 440Vac - 480Vac | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050073 | 3,3kVar 400Vac 66µF U | 1 x 66µF | 400Vac; 440Vac 480Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 5250001 | 4,17kVar 400Vac 83µF U | 1 x 83µF | 400Vac; 440Vac | 60 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050074 | 25,0kVar 525Vac 288µF K | 1 x 288µF | 400Vac 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1050075 | 3,3kVar 525Vac 38,1µF U | 1 x 38,1µF | 525Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050076 | 3,12kVar 400Vac 62µF U | 1 x 62µF | 400Vac - 440Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050077 | 3,3kVar 400Vac 66µF U | 1 x 66µF | 400Vac; 440Vac / 50Hz | 60 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 Füllmittel: Harz |
| 1050078 | 2,86kVar 400Vac 57,7µF U | 1 x 57,7µF | 400Vac; 440Vac; 480Vac/50Hz | 55 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050079 | 3,3kVar 400Vac 66µF U | 1 x 66µF | 400Vac; 440Vac 480Vac / 50Hz | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1050080 | 6,25kVar 400Vac 124,2µF U | 1 x 124,2µF | 400Vac; 440Vac | 65 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |

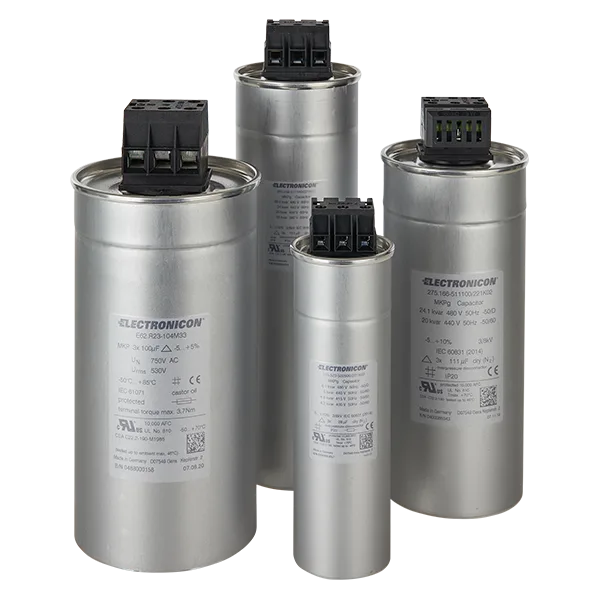

Leistungskondensatoren 3-phasig Baureihe 275 / 276 (254)
3,1–331 µF · 230–1.080 V
Dreiphasige Leistungskondensatoren zur Blindleistungskompensation im Niederspannungsnetz, für den direkten Einsatz im Drehstromnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1051002 | 8,3 kVar 400Vac 3x55µF U | 3 x 55µF | 400Vac, 440Vac | 65 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051004 | 12,5 kVar 400Vac 3x82µF K | 3 x 82µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051006 | 15,0 kVar 400Vac 3x100µF K | 3 x 100µF | 400Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051011 | 20,0 kVar 525Vac 3x77µF K | 3 x 77µF | 525Vac, 415Vac | 100 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051012 | 34,4 kVar 810Vac 3x55,7µF K | 3 x 55,7µF | 810Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051013 | 5,0kVar 400Vac 3x34µF U | 3 x 34µF | 400Vac, 440Vac | 75 x 155 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051014 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 415 Vac / 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051015 | 2,5kVar 400Vac 3x17µF U | 3 x 17µF | 400Vac | 50 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051016 | 1,25kVar 400Vac 3x8,3µF U | 3 x 8,3µF | 400Vac | 50 x 176 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051019 | 22,5 kVar 440Vac 3x123µF K | 3 x 137µF | 440Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051020 | 2,5kVar 400Vac 3x17µF U | 3 x 17µF | 230Vac ; 400Vac; 440Vac/ 50Hz | 50 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051021 | 5,0 kVar 400Vac 3x34µF K | 3 x 34µF | 400Vac-525Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051023 | 5,0 kVar 230Vac 3x104µF K | 3 x 104µF | 230Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051024 | 15,0 kVar 690Vac 3x33,4µF K | 3 x 33,4µF | 690Vac / 760Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051031 | 2,5kVar 400Vac 3x17µF C W | 3 x 17µF | 400Vac | 50 x 151 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1051032 | 21,6 kVar 400Vac 3x143µF K | 3 x 143µF | 400Vac 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051035 | 20,0 kVar 400Vac 3x137µF K | 3 x 137µF | 400Vac ; 440Vac | 100 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051037 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400Vac ; 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051041 | 7,5 kVar 400Vac 3x51µF K | 3 x 51µF | 400Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051044 | 2,5kVar 400Vac 3x17µF K | 3 x 17µF | 400Vac - 440Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051047 | 20,0 kVar 400Vac 3x137µF K | 3 x 137µF | 400Vac ; 440Vac | 100 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051049 | 16,6 kVar 400Vac 3x111µF K | 3 x 111µF | 400Vac ; 440Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051054 | 5,58kVar 400Vac 3x37µF U | 3 x 37µF | 400Vac, | 65 x 176 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051056 | 25,0 kVar 525Vac 3x96µF K | 3 x 96µF | 525Vac/50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051060 | 5,0kVar 400Vac 3x34µF U | 3 x 34µF | 400Vac | 65 x 155 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051062 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400Vac ; 440Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051063 | 25,0 kVar 525Vac 3x96µF K | 3 x 96µF | 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051065 | 12,5 kVar 400Vac 3x82µF K EW | 3 x 82µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051067 | 30,0 kVar 525Vac 3x115µF K | 3 x 115µF | 525Vac/50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051070 | 30,0 kVar 800Vac 3x49µF K | 3 x 49µF | 800Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051073 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051074 | 7,5 kVar 400Vac 3x50µF U | 3 x 50µF | 400Vac | 65 x 215 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051080 | 18,5 kVar 525Vac 3x71µF K | 3 x 71µF | 525Vac/50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051081 | 8,3 kVar 400Vac 3x57µF K EW | 3 x 57µF | 400Vac, 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051083 | 20,0 kVar 660Vac 3x48µF K | 3 x 47,9µF | 660Vac, 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051084 | 5,0 kVar 230Vac 3x104µF K | 3 x 104µF | 230Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051087 | 6,25 kVar 400Vac 3x40µF K EW | 3 x 40µF | 400Vac 440Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051089 | 25,0 kVar 525Vac 3x96µF K | 3 x 96µF | 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051090 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 440Vac, 415Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051091 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051092 | 2,1 kVar 400Vac 3x14µF K | 3 x 14µF | 400Vac 480Vac | 75 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1051093 | 2,4 kVar 400Vac 3x16µF K | 3 x 16µF | 400Vac 480Vac | 75 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1051094 | 12,5 kVar 400Vac 3x82µF K | 3 x 83µF | 400Vac, 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051095 | 12,5 kVar 400Vac 3x83µF K | 3 x 83µF | 400Vac, 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051099 | 37,3 kVar 525Vac 3x143µF K | 3 x 143µF | 400Vac 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051100 | 27,5 kVar 690Vac 3x62µF K | 3 x 62µF | 690Vac | 136 x 230 mm | Klemme M Befestigung: Bolzen M12 |
| 1051114 | 30,0 kVar 400Vac 3x199µF K | 3 x 199µF | 400Vac/ 440Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051115 | 5,0 kVar 230Vac 3x104µF K EW | 3 x 104µF | 230Vac | 75 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051116 | 5,0 kVar 400Vac 3x33µF K EW | 3 x 33µF | 400Vac ; 440Vac | 75 x 164 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051117 | 34,4 kVar 880Vac 3x55,7µF K | 3 x 55,7µF | 690Vac; 810Vac; 880Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 stat. Warennr.: 85321000 Be |
| 1051118 | 3x33,4µF 1080Vac/760Vac K | 3 x 33,4µF | 1080Vac/760Vaceff | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051119 | 7,24 kVar 400Vac 3x48µF K EW | 3 x 48µF | 400Vac, 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051120 | 25,0 kVar 690Vac 3x56µF K | 3 x 56µF | 525Vac 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051121 | 22,4 kVar 850Vac 3x33,0µF K | 3 x 33,0µF | 760Vac, 850Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051122 | 3,8 kVar 440Vac 3x21µF K | 3 x 21µF | 400Vac, 440Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051123 | 34,4 kVar 880Vac 3x55,7µF K | 3 x 55,7µF | 690Vac; 810Vac; 880Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051124 | 22,4 kVar 850Vac 3x33,0µF K | 3 x 33,0µF | 760Vac, 850Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051125 | 30,0 kVar 400Vac 3x199µF K | 3 x 199µF | 400Vac/ 440Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051127 | 6,0 kVar 760Vac 3x11,1µF K | 3 x 11,1µF | 760Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051128 | 15,0 kVar 760Vac 3x27,6µF K | 3 x 27,6µF | 760Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051129 | 12,5 kVar 525Vac 3x48µF K | 3 x 48µF | 525Vac/50Hz, 480Vac/60Hz | 116 x 164mm | Klemme Befestigung: Bolzen M12 |
| 1051130 | 16,7 kVar 690Vac 3x37µF K | 3 x 37µF | 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051131 | 12,5 kVar 400Vac 3x82µF K | 3 x 82µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051132 | 12,5 kVar 525Vac 3x48µF K | 3 x 48µF | 525Vac/50Hz, 480Vac/60Hz | 95 x 230mm | Klemme Befestigung: Bolzen M12 |
| 1051133 | 26,7 kVar 800Vac 3x44,3µF K | 3 x 44,3µF | 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051134 | 13,3 kVar 800Vac 3x22,0µF K | 3 x 22,0µF | 800Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051135 | 18,0 kVar 760Vac 3x33,0µF K | 3 x 33,0µF | 760Vac, | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051138 | 1,25kVar 400Vac 3x8,3µF U | 3 x 8,3µF | 400Vac | 50 x 148 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051139 | 27,8 kVar 690Vac 3x62µF K | 3 x 62µF | 690Vac | 136 x 230 mm | Klemme L Befestigung: Bolzen M12 |
| 1051140 | 31,2 kVar 800Vac 3x51,7µF K | 3 x 51,7µF | 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051141 | 33,2 kVar 690Vac 3x74µF K | 3 x 74µF | 690Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051142 | 6,25 kVar 400Vac 3x40µF K | 3 x 40µF | 400Vac 440Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051143 | 3x49,0µF 800Vac 116x280 K | 3 x 49µF | 800Vac eff | 116 x 280 mm | Anschlussschrauben M5 Innensechskant Befestigung: Bolzen M12 |
| 1051144 | 1,67 kVar 760Vac 3x3,1µF K | 3 x 3,1µF | 660Vac 760Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051145 | 1,46 kVar 400Vac 3x9,7µF K | 3 x 9,7µF | 400Vac / 525Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051146 | 15,0 kVar 525Vac 3x58µF K | 3 x 58µF | 400Vac, 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051147 | 11,2 kVar 440Vac 3x62µF U | 3 x 62µF | 440Vac | 75 x 215 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051148 | 5,21kVar 480Vac 3x24µF K EW | 3 x 24µF | 480Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051149 | 20,0 kVar 690Vac 3x46µF K | 3 x 46µF | 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051150 | 1,25kVar 400Vac 3x8,2µF K | 3 x 8,2µF | 400Vac - 440Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051151 | 12,5 kVar 690Vac 3x27,6µF K | 3 x 27,6µF | 690 - 760Vac/50Hz | 116 x 164mm | Klemme Befestigung: Bolzen M12 |
| 1051152 | 12,5 kVar 690Vac 3x27,6µF K | 3 x 27,6µF | 690 - 760Vac/50Hz | 116 x 164mm | Klemme Befestigung: Bolzen M12 |
| 1051153 | 2,5kVar 525Vac 3x10µF K | 3 x 10µF | 525Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051154 | 3,3kVar 400Vac 3x22µF K EW | 3 x 22µF | 400Vac 440Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051155 | 6,25 kVar 400Vac 3x42µF U | 3 x 42µF | 400Vac | 75 x 155 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051156 | 1,0kVar 400Vac 3x6,7µF U | 3 x 6,7µF | 400Vac | 50 x 176 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051158 | 20,0 kVar 400Vac 3x137µF K | 3 x 137µF | 400Vac ; 440Vac | 95 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051160 | 3x22µF 1080Vac/760Vaceff 100x164 K | 3x22µF | 1.080 Vac / 760Vaceff | 100 x 164 mm | Klemme |
| 1051163 | 22,5 kVar 440Vac 3x123µF K | 3 x 123µF | 440Vac / 480Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051166 | 19,9 kVar 690Vac 3x44,6µF K | 3 x 44,6µF | 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051167 | 33,3 kVar 525Vac 3x128µF K | 3 x 128µF | 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051168 | 1,01kVar 400Vac 3x6,7µF U | 3 x 6,7µF | 400Vac 440Vac | 50 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051169 | 30,0 kVar 400Vac 3x199µF K | 3 x 199µF | 400Vac/ 440Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051172 | 2,9kVar 400Vac 3x19,2µF U | 3 x 19,2µF | 400Vac | 55 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051173 | 1,0 kVar 400Vac 3x19µF K | 3 x 19µF | 400-760Vac | 75 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051174 | 31,95 kVar 525Vac 3x123µF K | 3 x 122,9µF | 525Vac 600Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051176 | 3,31kVar 400Vac 3x22µF U | 3 x 22µF | 400Vac - 440Vac | 60 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 2151004 | 21,6 kVar 400Vac 3x143µF K EW | 3 x 143µF | 400Vac ; 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051178 | 2,85 kVar 525Vac 3x11,1µF K EW | 3 x 11,1µF | 525Vac, 800Vac | 85 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051179 | 12,75 kVar 525Vac 3x49,1µF K | 3 x 49,1µF | 525Vac/50Hz, 600Vac/50Hz | 116 x 164mm | Klemme Befestigung: Bolzen M12 |
| 1051180 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 480Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051187 | 1,66kVar 400Vac 3x11µF K | 3 x 11µF | 400 - 440Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051188 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400Vac ; 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051189 | 2,5kVar 400Vac 3x14,0µF K | 3 x 14,0µF | 400Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051190 | 1,0kVar 400Vac 3x6,6µF K | 3 x 6,6µF | 400Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051191 | 14,5 kVar 480Vac 3x96µF K | 3 x 96µF | 400Vac, 480Vac | 100 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051192 | 5,88 kVar 440Vac 3x39µF U | 3 x 39µF | 400Vac; 525Vac | 75 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051195 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 415 Vac / 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051197 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 400 Vac / 440Vac | 136 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051205 | 3x22µF 1080Vac/760Vaceff 100x164 K | 3x22µF | 1.080 Vac / 760Vaceff | 100 x 164 mm | Klemme |
| 1051206 | 35,9 kVar 525Vac 3x138µF K | 3 x 138,0µF | 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051208 | 16,6 kVar 440Vac 3x92µF K EW | 3 x 92µF | 400 Vac 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051210 | 6,25 kVar 400Vac 3x42µF U | 3 x 42µF | 400V-440ac | 75 x 155 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051211 | 25,0 kVar 690Vac 3x56µF K | 3 x 55,8µF | 600Vac 660Vac 690Vac | 85 x 345 mm | offene Klemme Befestigung: Bolzen M12 |
| 1051212 | 23,5 kVar 550Vac 3x82,5µF K | 3 x 82,5µF | 400Vac 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051215 | 2,88kVar 400Vac 3x19,2µF K | 3 x 19,2µF | 400Vac 440Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051216 | 21,6 kVar 480Vac 3x143µF K | 3 x 143µF | 400Vac / 480Vac/50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151006 | 20,54 kVar 400Vac 3x136,2µF K | 3 x 136,2µF | 400Vac ; 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051217 | 15,0 kVar 400Vac 3x100µF K | 3 x 100µF | 400Vac - 440Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051220 | 7,24 kVar 400Vac 3x48µF K EW | 3 x 48µF | 400Vac, 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051221 | 9,65 kVar 400Vac 3x64µF K | 3 x 64µF | 400Vac 525Vac/50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 8051001 | 12,5 kVar 400Vac 3x82µF K EW | 3 x 82µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051222 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400Vac ; 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 8051002 | 12,5 kVar 400Vac 3x82µF K | 3 x 82µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051224 | 40,0 kVar 400Vac 3x265µF K | 3 x 265,0µF | 400Vac 440Vac / 50Hz | 136 x 280 mm | Klemme M Befestigung: Bolzen M12 |
| 1051225 | 13,2 kVar 550Vac 3x38,7µF K | 3 x 38,7µF | 550Vac | 95 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051226 | 25,0 kVar 690Vac 3x56µF K | 3 x 55,7µF | 690Vac - 760Vac | 136 x 192 mm | Klemme Befestigung: BolzenM12 |
| 1051227 | 25,0 kVar 690Vac 3x56µF K | 3 x 56µF | 690Vac | 136 x 196 mm | Klemme Befestigung: BolzenM12 |
| 1051229 | 16,6 kVar 400Vac 3x111µF K | 3 x 111µF | 400Vac ; 440Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051230 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400 Vac / 440Vac | 136 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051231 | 20,0 kVar 415Vac 3x123µF K | 3 x 123µF | 415Vac 440Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051235 | 1,0kVar 400Vac 3x6,7µF C EW | 3 x 6,7µF | 400Vac - 415Vac | 50 x 171 mm | Kappe, Kabel (l=300mm) Befestigung: Bolzen M12 |
| 1051236 | 1,46 kVar 400Vac 3x9,7µF K | 3 x 9,7µF | 400Vac / 525Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051241 | 18,0 kVar 480Vac 3x83µF K | 3 x 83µF | 480Vac/50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051242 | 37,2 kVar 690Vac 3x82,8µF K | 3 x 82,8µF | 690Vac | 136 x 230 mm | Klemme L Befestigung: Bolzen M12 |
| 1051246 | 3x16,7µF 880Vac K EW | 3 x 16,7µF | 800 Vac - 800Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051250 | 10,4 kVar 480Vac 3x48µF K EW | 3 x 48µF | 400Vac, 480Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051252 | 2,5kVar 400Vac 3x18µF C W | 3 x 18µF | 400Vac - 440Vac | 50 x 171 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1051253 | 7,5 kVar 400Vac 3x50µF K EW | 3 x 50µF | 400Vac, 525Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051254 | 34,2 kVar 690Vac 3x76,2µF K | 3 x 76,2µF | 690Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051256 | 27,8 kVar 690Vac 3x62µF K | 3 x 62µF | 600Vac 690Vac/50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051258 | 20,0 kVar 525Vac 3x77µF K | 3 x 77µF | 525Vac/50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051259 | 9,35 kVar 400Vac 3x62µF K EW | 3 x 62µF | 400Vac, 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051260 | 27,8 kVar 690Vac 3x62µF K | 3 x 62µF | 600Vac 690Vac/50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051262 | 2,86kVar 400Vac 3x19µF C W | 3 x 19µF | 400Vac - 415Vac | 50 x 171 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1051263 | 30,0 kVar 440Vac 3x166µF K | 3 x 166µF | 400 Vac / 440Vac | 95 x 280 mm | Klemme L Befestigung: Bolzen M12 |
| 1051264 | 43,1kVar 525Vac 3x166µF K | 3 x 166µF | 400Vac 525Vac | 136 x 280 mm | Klemme M Befestigung: Bolzen M12 |
| 1051265 | 30,7 kVar 950Vac 3x36,1µF K | 3 x 36,1µF | 950Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051266 | 7,03 kVar 440Vac 3x38µF K EW | 3 x 38µF | 440Vac, 480Vac 525Vac / 50Hz | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151007 | 23,7 kVar 400Vac 3x157,2µF K | 3 x 157,2µF | 400Vac ; 440Vac | 142 x 265 mm | Klemme Befestigung: Bolzen M12 |
| 1051267 | 14,1 kVar 440Vac 3x77µF K | 3 x 77µF | 525Vac 480Vac, 440Vac, 415Vac / 50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 Beme |
| 1051272 | 1,8kVar 400Vac 3x12µF C W | 3 x 12µF | 400Vac - 440Vac | 50 x 151 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1051274 | 5,0 kVar 440Vac 3x28µF K EW | 3 x 28µF | 400Vac; 440Vac, 480Vac | 60 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051275 | 5,0 kVar 400Vac 3x33µF K EW | 3 x 33µF | 400Vac ; 440Vac; 480Vac | 75 x 164 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051277 | 25,0 kVar 525Vac 3x96µF K | 3 x 96µF | 525Vac/50Hz | 95 x 245 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051278 | 5,0 kVar 230Vac 3x104µF K | 3 x 104µF | 230Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051279 | 8,3 kVar 400Vac 3x58µF K EW | 3 x 58µF | 400Vac, 440Vac, 480Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051280 | 15,0 kVar 525Vac 3x58µF K EW | 3 x 58µF | 400Vac, 440Vac, 525Vac | 75 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051281 | 25,0 kVar 400Vac 3x166µF K EW | 3 x 166µF | 400Vac ; 480Vac | 100 x 280 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051282 | 20,0 kVar 400Vac 3x137µF K EW | 3 x 137µF | 400Vac ; 440Vac | 85 x 280 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051283 | 6,0 kVar 760Vac 3x11,0µF K | 3 x 11,0µF | 760Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051287 | 25,0 kVar 400Vac 3x166µF K | 3 x 166µF | 400Vac ; 440Vac; 480Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051288 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 415 Vac / 440Vac / 480Vac / 50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051289 | 16,6 kVar 400Vac 3x111µF K | 3 x 111µF | 400Vac ; 440Vac 480Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051290 | 33,3 kVar 400Vac 3x221µF K | 3 x 221µF | 400Vac/ 440Vac / 50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051292 | 30,0 kVar 400Vac 3x199µF K EW | 3 x 199µF | 400V/50Hz | 116 x 280 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051293 | 30,0 kVar 800Vac 3x49,0µF K | 3 x 49,0µF | 800Vac 690Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051294 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 440Vac | 75 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051295 | 33,3 kVar 800Vac 3x55,2µF K | 3 x 55,2µF | 690Vac 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051298 | 22,0 kVar 525Vac 3x83µF K EW | 3 x 83µF | 525Vac, 400Vac | 95 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051300 | 21,6 kVar 400Vac 3x143µF K | 3 x 143µF | 400Vac 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051303 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 415Vac, 440Vac; 480Vac | 85 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerku |
| 1051304 | 15,0 kVar 415Vac 3x92µF K | 3 x 92µF | 415Vac ; 440Vac | 85 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051305 | 28,2 kVar 440Vac 3x154µF K EW | 3 x 154µF | 400Vac ; 440Vac 480Vac | 100 x 280 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemer |
| 1051306 | 7,5 kVar 400Vac 3x50µF U | 3 x 50µF | 400Vac | 75 x 155 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051307 | 25,0 kVar 400Vac 3x166µF K EW | 3 x 166µF | 400Vac ; 440Vac | 95 x 280 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 7451001 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 415 Vac / 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051310 | 30,0 kVar 800Vac 3x49,0µF K | 3 x 49,0µF | 800Vac 690Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051311 | 15,0 kVar 525Vac 3x58µF K | 3 x 58µF | 525Vac | 85 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051312 | 20,0 kVar 400Vac 3x137µF K EW | 3 x 137µF | 400Vac ; 440Vac | 116 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051313 | 18,7 kVar 525Vac 3x72µF K | 3 x 72µF | 400Vac ; 525Vac | 85 x 245 mm | Klemme K3 incl. Entladewid. Befestigung: Bolzen M12 |
| 7451002 | 20,0 kVar 525Vac 3x77µF K | 3 x 77µF | 525Vac, 415Vac | 100 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051315 | 7,24 kVar 400Vac 3x48µF K EW | 3 x 48µF | 400Vac, 525Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051316 | 28,2 kVar 440Vac 3x154µF K EW | 3 x 154µF | 400Vac ; 440Vac 480Vac | 116 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemer |
| 1051317 | 25,0 kVar 690Vac 3x56µF K | 3 x 56µF | 525Vac 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051318 | 16,7 kVar 690Vac 3x37µF K | 3 x 37µF | 690Vac 800Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051320 | 15,0 kVar 400Vac 3x100µF K EW | 3 x 100µF | 400Vac ; 440Vac 525Vac | 100 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemer |
| 1051322 | 21,6 kVar 480Vac 3x143µF K EW | 3 x 143µF | 400Vac / 480Vac/50Hz | 116 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051323 | 12,5 kVar 400Vac 3x83µF K EW | 3 x 83µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051324 | 22,5 kVar 440Vac 3x123µF K | 3 x 123µF | 440Vac / 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051331 | 12,5 kVar 415Vac 3x77µF K EW | 3 x 77µF | 415Vac, 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051332 | 15,0 kVar 400Vac 3x100µF K EW | 3 x 100µF | 400Vac ; 440Vac | 85 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051333 | 28,2 kVar 440Vac 3x154µF K | 3 x 154µF | 400 Vac / 440Vac-480Vac | 116 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051335 | 50,0 kVar 480Vac 3x229µF K | 3 x 229,0µF | 400Vac 440vac 480Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051336 | 46,5 kVar 400Vac 3x308µF K | 3 x 308,0µF | 400Vac 415Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051339 | 9,6kVar 400Vac 3x64µF K | 3 x 64µF | 400Vac/50Hz 440Vac/50Hz 525Vac/50Hz | 85 x 230 mm | Klemme Befestigung: Bolzen M12 Bemerkung |
| 1051341 | 41,3 kVar 400Vac 3x274µF K | 3 x 274,0µF | 400Vac 440Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051343 | 28,2 kVar 440Vac 3x154µF K EW | 3 x 154µF | 415Vac ; 440Vac | 100 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051344 | 3x22,5µF 600Vac 100x196 K | 3x22,5µF | 600 Vac | 100 x 196 mm | Klemme |
| 2151008 | 28,2 kVar 440Vac 3x154µF K EW | 3 x 154µF | 400Vac ; 440Vac 480Vac | 116 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemer |
| 1051346 | 40,0 kVar 525Vac 3x154µF K | 3 x 154,0µF | 400Vac 525Vac/50Hz | 136 x 245 mm | Klemme M Befestigung: Bolzen M12 |
| 1051348 | 15,0 kVar 480Vac 3x68µF K EW | 3 x 68µF | 440Vac, 480Vac; 525Vac | 85 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerku |
| 1051349 | 20,0 kVar 400Vac 3x137µF K | 3 x 137µF | 400Vac ; 440Vac 480Vac | 100 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051350 | 20,0 kVar 400Vac 3x137µF K EW | 3 x 137µF | 480Vac ; 440Vac 400Vac | 100 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerk |
| 1051353 | 7,5 kVar 400Vac 3x51µF K EW | 3 x 51µF | 400- 440Vac | 65 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051354 | 30,0 kVar 525Vac 3x115µF K | 3 x 115µF | 440Vac / 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051355 | 40,0 kVar 525Vac 3x154µF K | 3 x 154µF | 440Vac 525Vac | 136 x 230 mm | Klemme M Befestigung: Bolzen M12 |
| 1051357 | 2,5kVar 400Vac 3x17µF K | 3 x 17µF | 400Vac - 525Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051359 | 25,0 kVar 525Vac 3x96µF K | 3 x 96µF | 525Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051360 | 17,1 kVar 400Vac 3x115µF K EW | 3 x 115µF | 400Vac / 480Vac | 95 x 245 mm | Klemme mit Entladewid. Befestigung: Bolzen M12 |
| 1051363 | 12,5 kVar 690Vac 3x27,7µF K | 3 x 27,7µF | 690 - 800Vac/50Hz | 95 x 230mm | Klemme Befestigung: Bolzen M12 |
| 1051366 | 18,5 kVar 525Vac 3x71µF K | 3 x 71µF | 525Vac/50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051367 | 27,9 kVar 400Vac 3x185µF K EW | 3 x 185µF | 400V/50Hz 440V/ 50Hz 480V/50Hz | 116 x 280 mm | Klemme incl. Entladewiderstand Befestigun |
| 2151009 | 18,5 kVar 525Vac 3x71µF K | 3 x 71µF | 525Vac/50Hz | 95 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051369 | 27,9 kVar 400Vac 3x185µF K EW | 3 x 185µF | 400V/50Hz 440V/ 50Hz 480V/50Hz | 116 x 280 mm | Klemme incl. Entladewiderstand Befestigun |
| 1051374 | 2,8 kVar 400Vac 3x19µF K EW | 3 x 19µF | 400- 525Vac | 65 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051375 | 1,66kVar 400Vac 3x11µF K EW | 3 x 11µF | 400 - 525Vac | 60 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051376 | 27,8 kVar 690Vac 3x62µF K | 3 x 62µF | 600Vac 690Vac/50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 2151010 | 20,54 kVar 400Vac 3x136,2µF K EW | 3 x 136,2µF | 400Vac ; 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151011 | 31,6 kVar 800Vac 3x52,3µF K | 3 x 52,3µF | 690Vac ; 800Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051381 | 18,55 kVar 400Vac 3x123µF K EW | 3 x 123µF | 400Vac ; 440Vac | 85 x 280 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051382 | 13,9 kVar 400Vac 3x92µF K EW | 3 x 92µF | 400Vac, 440Vac; 480Vac | 85 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerku |
| 1051383 | 21,6 kVar 480Vac 3x143µF K EW | 3 x 143µF | 400Vac / 480Vac/50Hz | 116 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051385 | 1,5kVar 400Vac 3x9,6µF U | 3 x 9,6µF | 400Vac 525Vac / 50Hz | 50 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051386 | 41,3 kVar 400Vac 3x274µF K | 3 x 274,0µF | 400Vac 440Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051389 | 25,0 kVar 690Vac 3x56µF KS | 3 x 55,8µF | 600Vac - 690Vac | 85 x 346 mm | CAPA GRIP S-Klemme (offen) Befestigung: BolzenM12 |
| 1051390 | 10,0kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac/50Hz 440Vac/50Hz 480Vac/50Hz | 75 x 245 mm | Klemme incl. Entladewid. Befestigung: B |
| 1051392 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 400Vac, 440Vac; 525Vac | 95 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerku |
| 2151012 | 14,1 kVar 440Vac 3x77µF K | 3 x 77µF | 400Vac ; 440Vac 480Vac | 95 x 230 mm | Klemme Befestigung: Bolzen M12 Beme |
| 1051394 | 5,0 kVar 400Vac 3x33µF K | 3 x 33µF | 400Vac-525Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051405 | 14,4 kVar 400Vac 3x96µF K | 3 x 96µF | 400Vac ; 520Vac / 50 Hz | 95 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051407 | 6,9 kVar 400Vac 3x46µF K EW | 3 x 46µF | 400Vac ; 440Vac / 50Hz | 75 x 164 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051409 | 16,6 kVar 400Vac 3x110µF K EW | 3 x 110µF | 400Vac ; 440Vac | 85 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051411 | 40,0 kVar 525Vac 3x154µF K | 3 x 154µF | 440Vac 525Vac | 136 x 230 mm | Klemme M Befestigung: Bolzen M12 |
| 1051414 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 440Vac / 50 Hz | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051418 | 10,0 kVar 400Vac 3x68µF U | 3 x 68µF | 400Vac 480Vac / 50Hz | 75 x 215 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051420 | 50,0 kVar 400Vac 3x331µF K | 3 x 331,0µF | 400Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051430 | 20,0 kVar 690Vac 3x46µF K | 3 x 46µF | 690Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151013 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 400Vac ; 440Vac 600Vac/50Hz | 116 x 230 mm | Klemme incl. Entladewiderst |
| 1051433 | 17,0 kVar 760Vac 3x31µF K | 3 x 31,0µF | 690-760 Vac/50Hz | 95 x 230mm | Klemme Befestigung: Bolzen M12 |
| 1051435 | 20,54 kVar 400Vac 3x136,2µF K | 3 x 136,2µF | 400Vac ; 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051436 | 5,0kVar 400Vac 3x6,6µF C W | 3 x 6,6µF | 400Vac - 440Vac | 60 x 151 mm | Kappe, Kabel Befestigung: Bolzen M12 |
| 1051437 | 50,0 kVar 690Vac 3x111µF K | 3 x 111,0µF | 690Vac / 50Hz | 136 x 295 mm | Klemme M Befestigung: Bolzen M12 |
| 1051446 | 27,9 kVar 400Vac 3x185µF K EW | 3 x 185µF | 400Vac ; 440Vac | 116 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051447 | 27,9 kVar 400Vac 3x185µF K EW | 3 x 185µF | 400Vac ; 440Vac | 116 x 245 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051451 | 9,35 kVar 400Vac 3x62µF K EW | 3 x 62µF | 400Vac 440Vac / 50Hz | 65 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051452 | 28,2 kVar 440Vac 3x154µF K EW | 3 x 154µF | 415Vac ; 440Vac | 100 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051454 | 35,4 kVar 525Vac 3x136,2µF K | 3 x 136,2µF | 525Vac | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051458 | 18,55 kVar 400Vac 3x123µF K EW | 3 x 123µF | 400Vac ; 440Vac | 85 x 280 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051464 | 19,0 kVar 400Vac 3x128µF K | 3 x 128µF | 400Vac 440Vac 525Vac/50Hz | 100 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051466 | 21,6 kVar 400Vac 3x143µF K | 3 x 143µF | 400Vac 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051468 | 25,0 kVar 690Vac 3x56µF K | 3 x 56µF | 525Vac 690Vac 760Vac / 50Hz | 116 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051469 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 440Vac ; 525Vac / 50Hz | 85 x 245 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 |
| 1051470 | 10,0 kVar 400Vac 3x68µF K EW | 3 x 68µF | 400Vac, 440Vac, 525Vac / 50 Hz | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
Leistungskondensatoren 3-phasig Baureihe E62 / E65 (40)
6,2–143 µF · 400–1.400 V
Dreiphasige Leistungskondensatoren zur Blindleistungskompensation im Niederspannungsnetz, für den direkten Einsatz im Drehstromnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1051126 | 3x6,2µF 760Vac 75x164mm K | 3 x 6,2µF | 760Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051196 | 3x8,0µF 850Vac 75x164mm K | 3 x 8,0µF | 1200Vac | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051203 | 3x49,0µF 1130Vac 116x230 K | 3 x 49µF | 1.130Vac / 800Vac eff | 116 x 230 mm | Klemme, M5; Torx Befestigung: Bolzen M12 |
| 1051204 | 3x9,7µF 1080Vac 75x164mm K | 3 x 9,7µF | 1080Vac / 760Vac eff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051209 | 3x40,0µF 640Vac 75x164mm K | 3 x 40,µF | 640Vac / 450Vaceff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051243 | 3x96,3µF 800Vac 85x355 KS | 3 x 96,3µF | 800Vac / 565Vaceff | 85 x 355 mm | CAPA GRIP S-Klemme (offene) Befestigung: Bolzen M12 |
| 1051244 | 3x96,3µF 800Vac 85x355 K | 3 x 96,3µF | 800Vac / 565Vaceff | 85 x 355 mm | Klemme Befestigung: Bolzen M12 |
| 1051245 | 3x83,0µF 800Vac 85x320 K | 3 x 83,0µF | 800Vac / 565Vaceff | 85 x 320 mm | Klemme Befestigung: Bolzen M12 |
| 1051255 | 3x100,0µF 750Vac 116x230 K | 3 x 100µF | 750Vac / 530Vac eff | 116 x 230 mm | M-Klemme Befestigung: Bolzen M12 |
| 1051269 | 3x96,3µF 800Vac 116x230 K | 3 x 96,3µF | 565Vaceff | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051270 | 3x96,3µF 820Vac 136x196 K | 3 x 96,3µF | 580Vaceff | 136 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051271 | 3x96,2µF 850Vac 136x230 K | 3 x 96,2µF | 600Vaceff | 136 x 230 mm | Klemme M Befestigung: Bolzen M12 |
| 1051273 | 3x11µF 1080Vac 75x164mm K | 3 x 11,0µF | 1080Vac / 760Vac eff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051286 | 34,4 kVar 850Vac 3x55,7µF K | 3 x 55,7µF | 690Vaceff; 810Vaceff; 850Vaceff | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051296 | 22,4 kVar 850Vac 3x33,4µF K | 3 x 33,4µF | 760Vaceff, 850Vaceff, 1200Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051297 | 3x23µF 750Vac 75x164mm K | 3 x 23µF | 750Vac / 530Veff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051301 | 37,3 kVar 525Vac 3x143µF K | 3 x 143µF | 400Vaceff 525Vaceff | 136 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051302 | 37,2 kVar 690Vac 3x82,8µF K | 3 x 82,8µF | 975Vac / 690Vaceff | 136 x 230 mm | Klemme L Befestigung: Bolzen M12 |
| 1051309 | 3x19,0µF 850Vac 75x164mm K | 3 x 19,0µF | 850Vac / 600Vaceff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051342 | 3x20,0µF 750Vac 75x164mm K | 3 x 20,0µF | 750Vac / 530Veff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051351 | 3x135,0µF 640Vac 116x230 K | 3 x 134µF | 640Vac | 116 x 230 mm | M-Klemme Befestigung: Bolzen M12 |
| 1051358 | 3x14,0µF 850Vac 75x164mm K | 3 x 14,0µF | 850Vac / 600Vaceff | 75 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 1051365 | 3x135,0µF 640Vac 116x230 K | 3 x 135µF | 640Vac | 116 x 230 mm | M-Klemme Befestigung: Bolzen M12 |
| 1051373 | 3x83,3µF 750Vac 116x230 K | 3 x 83,3µF | 750Vac / 530Vaceff | 116 x 230 mm | M-Klemme Befestigung: Bolzen M12 |
| 1051393 | 3x41,5µF 1200Vac 116x245 G | 3 x 41,5µF | 660Vaceff / 800Vaceff / 850Vaceff | 116 x 245 mm | Anschlussbolzen M10x19mm Befestigung: Bolzen M12 Be |
| 1051402 | 3x38,7µF 550Vac 95x196 K | 3 x 38,7µF | 780Vac / 550Vaceff | 95 x 196 mm | Klemme Befestigung: Bolzen M12 |
| 1051413 | 3x100,0µF 750Vac 116x230 B | 3 x 100µF | 750Vac / 530Vac eff | 116 x 230 mm | 3 Bolzen M10x19 Befestigung: Bolzen M12 |
| 1051416 | 3x53,0µF 850Vac 85x280 KS | 3 x 53µF | 850Vac / 600Vaceff / 50Hz /60Hz | 85 x 280 mm | CAPA GRIP S-Klemme (offene) Befestigung: Bolzen M12 Bemerkun |
| 1051417 | 3x55,2µF 850Vac 85x280 KS | 3 x 55,2µF | 850Vac / 600Vaceff / 50Hz /60Hz | 85 x 280 mm | CAPA GRIP S-Klemme (offene) Befestigung: Bolzen M12 Beme |
| 1051422 | 3x11µF 1080Vac 75x164mm KS | 3 x 11,0µF | 1080Vac / 760Vac eff | 75 x 164 mm | CAPA GRIP S-Klemme (offene) Befestigung: Bolzen M12 |
| 1051423 | 3x100,0µF 750Vac 116x230 K | 3 x 100µF | 750Vac / 530Vac eff | 116 x 230 mm | M-Klemme Befestigung: Bolzen M12 |
| 1051425 | 3x22µF 1080Vac 95x196 oK | 3x22µF | 1080Vac / 760Vaceff | 95 x 196 mm | CAPAFIX Befestigung: Bolzen M12 |
| 1051426 | 3x135,0µF 640Vac 116x230 B | 3 x 135µF | 640Vac / 450Vac eff | 116 x 230 mm | 3 Bolzen M10x19 Befestigung: Bolzen M12 |
| 1051428 | 3x8,0µF 850Vac 75x164mm oK | 3 x 8,0µF | 1200Vac | 75 x 164 mm | CAPAFIX Befestigung: Bolzen M12 |
| 1051434 | 3x50µF 1140Vac 116x280 K | 3 x 50,0µF | 1140Vac / 800Vaceff | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051439 | 3x40,0µF 640Vac 75x164mm oK | 3 x 40,µF | 640Vac / 450Vaceff | 75 x 164 mm | offene Klemme (CAPAFIX) Befestigung: Bolzen M12 |
| 1051450 | 3x80µF 1080Vac 136x245 K | 3 x 80,0µF | 1080Vac; 760Vaceff | 136 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 1051453 | 3x33,4µF 1400Vac 116x245 G | 3 x 33,4µF | 1400Vac / 1000Vaceff | 116 x 245 mm | Anschlussbolzen M10x19mm Befestigung: Bolzen M12 |
| 1051461 | 3x55,8µF 690Vac 85x346 oK | 3 x 55,8µF | 975Vac / 690Vaceff / 50Hz | 85 x 346 mm | Klemme Befestigung: Bolzen M12 |
| 1051467 | 3x40,0µF 640Vac 75x164mm oK | 3 x 40,µF | 640Vac / 450Vaceff | 75 x 164 mm | offene Klemme (CAPAFIX) Befestigung: Bolzen M12 |
Weitere Leistungskondensatoren weitere Baureihen und Hersteller (116)
11–265 µF · 230–1.200 V
Weitere ein- und dreiphasige Leistungskondensatoren zur Blindleistungskompensation, u. a. anderer Baureihen und Hersteller.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 3050001 | 4,17kVar 400Vac 83µF U | 1 x 83µF | 400Vac; 440Vac | 65 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 3351002 | 25,0kVar 690Vac 3x56µF K EW | 3 x 56µF | 690Vac; | 142 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 3551001 | 2,5 kVar 400Vac 3x16,6µF A | 3 x 16,6µF | 400Vac ; 525Vac | 60 x 150 mm | Flachstecker Befestigung: Bolzen M12 |
| 3551002 | 7,3 kVar 400Vac 3x48,1µF A | 3 x 48,1µF | 400Vac ; 525Vac | 70 x 225 mm | Flachstecker Befestigung: Bolzen M12 |
| 3551003 | 10,8 kVar 400Vac 3x71,4µF A | 3 x 71,4µF | 400Vac ; 480Vac | 70 x 225 mm | Flachstecker Befestigung: Bolzen M12 |
| 3050002 | 3,3kVar 400Vac 66µF U | 1 x 66µF | 400Vac; 440Vac | 60 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 3551004 | 6,25 kVar 400Vac 3x41,4µF A | 3 x 41,4µF | 400Vac ; 480Vac | 60 x 225 mm | Flachstecker Befestigung: Bolzen M12 |
| 1051103 | 1,66kVar 400Vac 3x11µF U | 3 x 11µF | 400Vac 440Vac | 50 x 151 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051104 | 3,75kVar 400Vac 3x24,9µF U | 3 x 24,9µF | 400Vac | 65 x 176 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051105 | 5,0kVar 440Vac 3x27,4µF U | 3 x 27,4µF | 400Vac 440Vac | 65 x 176 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051106 | 7,5kVar 400Vac 3x50µF U | 3 x 50µF | 400Vac | 65 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051107 | 7,5kVar 400Vac 3x50µF U | 3 x 50µF | 400Vac | 65 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051108 | 6,9kVar 400/460Vac 3x45,7µF U | 3 x 45,7µF | 400/460Vac | 75 x 225 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051109 | 3,0kVar 415Vac 3x18,5µF K | 3 x 18,5µF | 415Vac | 60 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1051110 | 4,65kVar 400/450Vac 3x30,8µF K | 3 x 30,8µF | 400/450Vac | 75 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1051111 | 3,7kVar 525Vac 3x14,3µF oK EW | 3 x 14,3µF | 525Vac | 75 x 176 mm | offene Klemme; incl. Entladewid. Befestigung: Bolzen M12 |
| 1051112 | 8,3kVar 440Vac 3x45,5µF K | 3 x 45,5µF | 440Vac | 85 x 176 mm | Klemme Befestigung: Bolzen M12 |
| 1051113 | 25,0kVar 440Vac 3x137µF K | 3 x 137µF | 400Vac 440Vac | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151001 | 12,5 kVar 400Vac 3x82µF K | 3 x 82µF | 400Vac, 440Vac | 95 x 265 mm | Klemme Befestigung: Bolzen M12 |
| 2151002 | 10,3 kVar 400Vac 3x68µF K | 3 x 68µF | 400Vac | 101 x 265 mm | Klemme Befestigung: Bolzen M12 |
| 2151003 | 11,8 kVar 400Vac 3x78µF K | 3 x 78µF | 400Vac | 106 x 265 mm | Klemme Befestigung: Bolzen M12 |
| 3351003 | 12,5kVar 400Vac 3x83µF K EW | 3 x 83µF | 400Vac; | 121 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 3551005 | 12,5 kVar 400Vac 3x82,8µF A | 3 x 82,8µF | 400Vac ; 440Vac | 70 x 225 mm | Flachstecker; incl. montiertem Anschlussteil AKD Befestigung: Bolzen M12 |
| 3050003 | 2,76kVar 400Vac 55µF U | 1 x 55µF | 400Vac; 440Vac | 55 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 4350001 | 4,17kVar 400Vac 83µF U | 1 x 83µF | 400Vac; 440Vac | 65 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 3050004 | 2,5kVar 400Vac 50µF U | 1 x 50µF | 400Vac; 440Vac | 55 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 4350002 | 2,76kVar 400Vac 55µF U | 1 x 55µF | 400Vac; 440Vac | 55 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 4350003 | 3,33kVar 525Vac 38,5µF U | 1 x 38,5µF | 525Vac | 60 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 3351004 | 25,0kVar 400Vac 3x165µF K EW | 3 x 165µF | 400Vac; | 121 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 2151005 | 15,8 kVar 400Vac 3x104,8µF K | 3 x 104,8µF | 400Vac - 460Vac | 122 x 265 mm | Klemme Befestigung: Bolzen M12 |
| 4350004 | 4,17kVar 525Vac 48,2µF U | 1 x 48,16µF | 525Vac | 60 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051228 | 22,5 kVar 440Vac 3x123µF K EW | 3 x 123µF | 380 - 440Vac | 85 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 3551006 | 11,7 kVar 400Vac 3x77,6µF K | 3 x 77,6µF | 400Vac ; 440Vac | 70 x 225 mm | incl. Anschlussblock AKD Befestigung: Bolzen M12 |
| 1051238 | 11,7 kVar 400Vac 3x77µF K EW | 3 x 77µF | 400 - 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051239 | 11,7 kVar 400Vac 3x77µF KC | 3 x 77µF | 400 - 440Vac | 75 x 230 mm | CAPA Grip Z (offene Klemme) Befestigung: Bolzen M12 |
| 4351001 | 10,0kVar 400Vac 3x69µF K EW | 3 x 69µF | 400Vac; 440Vac | 85 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 3151001 | 10,0kVar 400Vac 3x69µF K EW | 3 x 69µF | 400Vac; 440Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 4350005 | 2,77kVar 525Vac 32,0µF U | 1 x 32,0µF | 525Vac | 55 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051251 | 21,6 kVar 400Vac 3x143µF KS | 3 x 143µF | 400 - 480Vac | 95 x 280 mm | CAPA Grip S-Klemme (offen) Befestigung: Bolzen M12 |
| 3551007 | 15,0 kVar 690Vac 3x33,4µF A | 3 x 33,4µF | 690Vac | 70 x 265 mm | Flachstecker Befestigung: Bolzen M12 |
| 3151002 | 28,0kVar 800Vac 3x46,4µF K EW | 3 x 46,4µF | 800Vac | 136 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 3151003 | 15,0kVar 800Vac 3x24,9µF K EW | 3 x 24,9µF | 800Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 3151004 | 30,0kVar 765Vac 3x54,4µF K EW | 3 x 54,4µF | 765Vac | 136 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 4351002 | 16,7kVar 525Vac 3x64µF K EW | 3 x 64µF | 525Vac | 116 x 205 mm | Klemme Befestigung: Bolzen M12 |
| 3151006 | 25,0kVar 690Vac 3x56µF K EW | 3 x 56µF | 690Vac; | 136 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 1051276 | 25,0 kVar 525Vac 3x96µF K EW | 3 x 96µF | 525Vac/50Hz 525Vac/60Hz | 116 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051291 | 32,82 kVar 800Vac 3x54,4µF K | 3 x 54,4µF | 800Vac / 50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 3151007 | 28,1kVar 440Vac 3x154µF K EW | 3 x 154µF | 415Vac; 440Vac | 136 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 4351003 | 28,1kVar 440Vac 3x154µF K EW | 3 x 154µF | 440Vac | 136 x 205 mm | Klemme Befestigung: Bolzen M12 |
| 3551008 | 25 kVar 400Vac 3x165,8µF K EW | 3 x 165,8µF | 400Vac 440Vac | 85 x 320 mm | Klemme mit Entladewid. Befestigung: Bolzen M12 |
| 4350006 | 1,67kVar 400Vac 33µF U | 1 x 33µF | 400Vac; 440Vac | 45 x 143 mm | Doppelflachstecker Befestigung: Bolzen M12 |
| 1051308 | 3x49,0µF 800Vac 116x280 K | 3 x 49µF | 690Vaceff 800Vac eff / 50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 4351004 | 30kVar 525Vac 3x115µF K EW | 3 x 115µF | 525Vac | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 3151008 | 12,5kVar 525Vac 3x48µF K EW | 3 x 48µF | 525Vac | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 4351005 | 40kVar 400Vac 3x265µF K EW | 3 x 265µF | 400Vac | 136 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 3551009 | 10,8 kVar 400Vac 3x71,4µF K EW | 3 x 71,4µF | 400Vac ; 480Vac | 70 x 225 mm | Klemme AKD Befestigung: Bolzen M12 |
| 1051334 | 30,0 kVar 525Vac 3x115µF K | 3 x 115µF | 400 Vac / 525Vac/50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051338 | 9,6kVar 400Vac 3x64µF K EW | 3 x 64µF | 400Vac/50Hz 440Vac/50Hz 525Vac/50Hz | 95 x 230 mm | Klemme incl. Entladewid. Befestigung: Bo |
| 1051362 | 22,3 kVar 525Vac 3x89µF K EW | 3 x 89µF | 400Vac/50Hz 525Vac/50Hz | 116 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 4351006 | 10,0kVar 400Vac 3x69µF K EW | 3 x 69µF | 400Vac; 440Vac; 480Vac | 100 x 205 mm | Klemme Befestigung: Bolzen M12 |
| 1051377 | 33,3 kVar 400Vac 3x221µF K | 3 x 221µF | 400Vac 440Vac /50Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 1051379 | 33,3 kVar 690Vac 3x62µF K | 3 x 62µF | 600Vac 690Vac/60Hz | 116 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 4351007 | 25kVar 525Vac 3x96µF K EW | 3 x 96µF | 525Vac | 116 x 235 mm | Klemme Befestigung: Bolzen M12 |
| 1051391 | 20,0 kVar 525Vac 3x77µF K EW | 3 x 77µF | 400Vac/50Hz 525Vac/50Hz 525Vac/60Hz | 100 x 245 mm | Klemme incl. Entladewid. Befestigung |
| 1051395 | 7,24kVar 400Vac 3x48µF K EW | 3 x 48µF | 400Vac/50Hz 525Vac/50Hz | 75 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051399 | 41,7 kVar 690Vac 3x93µF K | 3 x 93µF -5..+10% | 690Vac/50Hz 690Vac/60Hz | 136 x 280 mm | Klemme Befestigung: Bolzen M12 |
| 3151010 | 25,0kVar 400Vac 3x166µF K EW | 3 x 165,9µF | 400Vac; | 121 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 1051406 | 8,3kVar 230Vac 3x167µF K EW | 3 x 167µF | 230Vac/50Hz 280Vac/50Hz | 85 x 230 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051410 | 13,9kVar 400Vac 3x92µF K EW | 3 x 92µF | 400Vac/50Hz 440Vac/50Hz 480Vac/50Hz | 85 x 245 mm | Klemme incl. Entladewid. Befestigung: B |
| 3551010 | 9,1 kVar 440Vac 3x49,9µF K | 3 x 49,9µF | 400Vac ; 440Vac | 70 x 225 mm | incl. Anschlussblock AKD Befestigung: Bolzen M12 |
| 1051412 | 8,3kVar 400Vac 3x55µF K | 3 x 55µF | 400Vac/50Hz 480Vac/50Hz | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051415 | 20,0 kVar 400Vac 3x137µF K EW | 3 x 137µF | 400Vac/50Hz 440Vac/50Hz | 100 x 245 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 1051419 | 6,94kVar 400Vac 3x46µF K EW | 3 x 46µF | 400Vac/50Hz 480Vac/50Hz | 85 x 164 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 3151011 | 33,0kVar 480Vac 3x152µF K EW | 3 x 152µF | 480Vac / 50Hz | 96 x 350 mm | Klemme Befestigung: Bolzen M12 |
| 1051427 | 37 kVar 400Vac 3x246µF K | 3 x 221µF | 400Vac 415Vac /50Hz | 136 x 245 mm | Klemme Befestigung: Bolzen M12 |
| 3151012 | 25,0kVar 400Vac 3x166µF K EW | 3 x 166µF | 400Vac; | 116 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 3151013 | 25,0kVar 400Vac 3x166µF K EW | 3 x 166µF | 400Vac; | 116 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 3551011 | 12,1 kVar 440Vac 3x66,3µF K | 3 x 66,3µF | 400Vac ; 440Vac; 480Vac / 50Hz | 70 x 225 mm | incl. Anschlussblock AKD Befestigung: Bolzen M12 |
| 3151014 | 25,0kVar 690Vac 3x55,7µF K EW | 3 x 55,7µF | 690Vac; | 116 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 7751001 | 28,0 kVar 440Vac 3x154µF | 3 x 154µF (im Gehäuse im Dreieck verschalten) | 400Vac ; 440Vac / 50 Hz | BxTxH: 350 x 73 x 230 mm | Leitungen |
| 3151015 | 15kVar 690Vac 3x33,4µF K EW | 3 x 33,5µF | 690Vac, 50Hz | 116 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 3151016 | 30,0kVar 480Vac 3x138µF K EW | 3 x 138,1µF | 480Vac; | 125 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 3151017 | 28,1kVar 440Vac 3x154µF K EW | 3 x 154µF | 415Vac; 440Vac | 116 x 207 mm | Klemme Befestigung: Bolzen M12 Füllstoff: Gas (trocker) |
| 3151018 | 28,1kVar 440Vac 3x154µF K EW | 3 x 154µF | 415Vac; 440Vac | 116 x 207 mm | Klemme Befestigung: Bolzen M12 Füllstoff: Harz |
| 3151019 | 12,5kVar 400Vac 3x83µF K EW | 3 x 83µF | 400Vac; | 121 x 164 mm | Klemme Befestigung: Bolzen M12 |
| 3551012 | 16,7 kVar 480Vac 3x77µF | 3 x 33,4µF | 480Vac | 85 x 273 mm Befestigung: Bolzen M12 | – |
| 3151020 | 28kVar 800Vac 3x46,4µF K EW | 3 x 46,4µF | 800Vac | 116 x 248 mm | Klemme Befestigung: Bolzen M12 Zollnummer: 85 321 000 Ursprung: Indien |
| 3151021 | 16,7 kVar 480Vac 3x77µF | 3 x 33,4µF | 480Vac | 85 x 273 mm Befestigung: Bolzen M12 | – |
| 3551013 | 11,7 kVar 400Vac 3x77,6µF K | 3 x 77,6µF | 400Vac ; 440Vac | 70 x 225 mm | incl. Anschlussblock AKD Befestigung: Bolzen M12 |
| 1051445 | 14,1 kVar 440Vac 3x77µF K EW | 3 x 77µF | 415Vac, 440Vac; 480Vac | 85 x 230 mm | Klemme incl. Entladewiderstand Befestigung: Bolzen M12 Bemerku |
| 3151022 | 15,0kVar 440Vac 3x82,2µF K EW | 3 x 82,2µF | 400Vac; 440Vac | 85 x 218mm | Klemme Befestigung: Bolzen M12 Füllstoff: Harz |
| 3151023 | 15,0kVar 440Vac 3x54,8µF K EW | 3 x 54,8µF | 400Vac; 440Vac | 75 x 200mm | Klemme Befestigung: Bolzen M12 Füllstoff: Harz |
| 3151024 | 7,5kVar 440Vac 3x41,1µF K EW | 3 x 41,1µF | 400Vac; 440Vac | 75 x 200mm | Klemme Befestigung: Bolzen M12 Füllstoff: Harz |
| 3151025 | 30,0kVar 480Vac 3x138,1µF K EW | 3 x 138,1µF | 440Vac; 480Vac | 125 x 192mm zzgl. Klemme | Klemme, incl. Entladewid. Befestigung: Bolzen M12 Füllstoff: Harz B |
| 7751002 | 25,0 kVar 690Vac / 50Hz | – | 690Vac / 50 Hz | BxTxH: 175 x 152 x 205 mm | Klemme Ausführung: Kondensator für Module ohne Entladevorrichtung |
| 1051449 | 3,16kVar 400Vac 3x21µF K EW | 3 x 21µF | 400Vac/50Hz 480Vac/50Hz | 60 x 164 mm | Klemme, inc. Entladewid. Befestigung: Bolzen M12 |
| 3151026 | 25kVar 690Vac 3x56µF K EW | 3 x 56µF | 690Vac, 50Hz | 116 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 3151027 | 25kVar 690Vac 3x56µF K EW | 3 x 56µF | 690Vac, 50Hz | 116 x 192 mm | Klemme Befestigung: Bolzen M12 |
| 3151028 | 12,5kVar 400Vac 3x82,9µF K EW | 3 x 82,9µF | 400Vac; | 85 x 200 mm | Klemme Befestigung: Bolzen M12 |
| 2151014 | 7,9 kVar 400Vac 3x52,4µF K | 3 x 52,4µF | 400Vac ; 460Vac | 80 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051456 | 12,5 kVar 400Vac 3x83µF K EW | 3 x 83µF | 400Vac, 440Vac; 480Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051457 | 8,3 kVar 400Vac 3x58µF K EW | 3 x 58µF | 400Vac, 440Vac, 480Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 3151029 | 20,9 kVar 400Vac 3x138,5µF | 3 x 138,5µF | 400Vac 480Vac / 50Hz | 85 x 348 mm Befestigung: Bolzen M12 | – |
| 1051459 | 20,0 kVar 400Vac 3x137µF K EW | 3 x 137µF | 400Vac/50Hz 440Vac/50Hz | 85 x 280 mm | Klemme incl. Entladewid. Befestigung: Bolzen M12 |
| 2151015 | 12,5 kVar 400Vac 3x83µF K EW | 3 x 83µF | 400Vac, 440Vac | 85 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 1051460 | 20,0 kVar 690Vac 3x46µF K | 3 x 46µF | 400Vac 690Vac 760Vac / 50Hz | 116 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 2151016 | 2,9 kVar 400Vac 3x19µF K EW | 3 x 19µF | 400Vac, 440Vac; 525Vac/50Hz | 75 x 230 mm | Klemme Befestigung: Bolzen M12 Bemerk |
| 2151017 | 5,7 kVar 400Vac 3x38µF K EW | 3 x 38µF | 400Vac, 440Vac; 525Vac/50Hz | 75 x 230 mm | Klemme Befestigung: Bolzen M12 Bemerk |
| 4351010 | 10,0kVar 400Vac 3x66,4µF K EW | 3 x 66,4µF | 400Vac; 440Vac | 75 x 230 mm | Klemme Befestigung: Bolzen M12 |
| 3151030 | 20,8kVar 480Vac 3x95,8µF K EW | 3 x 95,8µF | 480Vac; | 116 x 207 mm | Klemme Befestigung: Bolzen M12 |
| 1051463 | 12,5 kVar 400Vac 3x82µF K | 3 x 82µF | 400Vac, 580Vac / 50Hz | 100 x 280 mm | Klemme M3 Befestigung: Bolzen M12 |
| 3151031 | 38 kVar 850Vac 3x55,8µF | 3 x 55,8µF | 1200Vac / 850Vacrms / 50Hz | 136 x 238 mm | Klemme M6 Befestigung: Bolzen M12 |
| 3151032 | 20,8kVar 690Vac 3x46,3µF K EW | 3 x 46,3µF | 690Vac; | 100 x 224 mm | Klemme Befestigung: Bolzen M12 |
| 3551014 | 28,2 kVar 440Vac 3x154,6µF K | 3 x 154,6µF | 440Vac / 50Hz | 85 x 320 mm | incl. Anschlussblock AKD Befestigung: Bolzen M12 |
| 3151033 | 33,0kVar 480Vac 3x154µF K EW | 3 x 154,0µF | 480Vac; | 116 x 224 mm | Klemme Befestigung: Bolzen M12 |
| 3151034 | 20,0kVar 400Vac 3x132,6µF K EW | 3 x 132,6µF | 400Vac; | 100 x 224 mm | Klemme Befestigung: Bolzen M12 |
Zubehör für Leistungskondensatoren (6)
230–50.000 V
Zubehör zu Leistungskondensatoren, u. a. Entladedrosseln zur Entladung der Kondensatoren sowie Schutzkappen.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1059013 | Entladedrossel EL-Dr | – | – | – | – |
| 1059021 | Entladedrossel - Festmontage- | – | – | – | – |
| 3759001 | Schutzkappe D 84 | – | – | – | – |
| 3159003 | Entladedrossel - Festmontage- | – | 230 - 690Vac | HxBxT: 91x46x58mm | – |
| 1059039 | Entladedrossel EL-Dr | – | 230 - 600V 3ph, 50/60Hz Entladung von Kondensator: 5 - 50kvar | – | – |
| 3159001 | Entladedrossel - Festmontage- | – | 230 - 690Vac | B x H x T: 46 x 91 x 58mm | – |
Filterkreisdrosseln (65)
41–811 µF · 400–690 V
65 Varianten aus diesem Bereich des Siekon-Sortiments.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1056004 | FK-Dr 50/400/50/7/Dla | 3x308µF Induktivität: 3x0,767 mH Verdrosselung: 7 % Linearität: 1,75 x In | 400 Vac / 50 Hz | LxBxH: 300x190x180 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056005 | FK-Dr 50/400/50/7/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x190x191mm | Cu-Lasche; d=8,4mm Befestigung: Fusswinkel Bemerku |
| 1056006 | FK-Dr 25/400/50/7/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 240x215x141mm Befestigung: Fusswinkel | – |
| 1056007 | FK-Dr 70/400/50/7/Dla | – | 400 Vac / 50 Hz | LxBxH: 300x203x265 mm | seitlich Befestigung: Fusswinkel |
| 1056008 | FK-Dr 70/525/50/7/Dla | – | 525 Vac / 50 Hz | LxBxH: 300x203x265 mm | seitlich Befestigung: Fusswinkel |
| 1056010 | FK-Dr 100/690/50/7/Dla | 3x 207 µF Induktivität: 3x1,141 mH Verdrosselung: 7 % Linearität: 1,6 x In | 690 Vac / 50 Hz | LxBxH: 300x192x265 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056011 | FK-Dr 25/400/50/7/Dla | – | 400 Vac / 50 Hz | LxHxB: 240x215x131mm Befestigung: Fusswinkel | Kabelschuhe (seitlich) |
| 1056012 | FK-Dr 70/690/50/7/Dla | – | 690 Vac / 50 Hz | LxBxH: 300x203x265 mm | seitlich Befestigung: Fusswin |
| 1056013 | FK-Dr 22,9/400/50/5,67/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 240x215x141mm Befestigung: Fusswinkel | – |
| 1056014 | FK-Dr 45,7/400/50/5,67/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x265x177mm Befestigung: Fusswinkel | – |
| 1056015 | FK-Dr 45,7/400/50/7,0/Dla -Alu- | 3 x 286µF Induktivität: 3x 0,83mH Verdrosselung: 7 % Linearität: 1,8 x In | 400 Vac / 50 Hz | LxHxB: 300x265x177mm Befestigung: Fusswinkel Bemerkun | – |
| 1056016 | FK-Dr 50/400/50/7/Dla | – | 400 Vac / 50 Hz | – | Kabelschuhe, Loch-D 8,4 |
| 1056017 | FK-Dr 50/400/50/7/Dla | – | 400 Vac / 50 Hz | – | Kabelschuhe, Loch-D 8,4 |
| 1056018 | FK-Dr 25/415/50/7/D | – | 415 Vac / 50 Hz | – | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056019 | FK-Dr 12,5/415/50/7/D | – | 415 Vac / 50 Hz | – | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056020 | FK-Dr 0,45/400/50/7/Dla | – | 400 Vac / 50 Hz | – | Kabelschuhe, Loch-D 8,4 |
| 1056021 | FK-Dr 75kvar/400/50/5,67/Dla | 3x462µF Induktivität: 3x0,41 mH Verdrosselung: 5,67 % Linearität: 2,1 x In | 400 Vac / 50 Hz | LxBxH: 300x192x265 mm | Kabelschuhe (seitlich) |
| 1056022 | FK-Dr 50/400/50/5,67/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x265x177mm Befestigung: Fusswinkel | – |
| 1056023 | FK-Dr 80/400/50/8/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x265x203mm Befestigung: Fusswinkel | – |
| 1056024 | FK-Dr 50/690/50/7/D | – | 690 Vac / 50 Hz | – | Kupfer Laschen Loch 8,4mm Befestigung: Fusswinkel |
| 1056025 | FK-Dr 135/690/50/7/Dla | – | 690 Vac / 50 Hz | LxBxH: 420x233x370 mm | seitlich Befestigung: Fusswinkel |
| 1056027 | FK-Dr 130/400/50/7/Dla | 3 x 811µF Induktivität: 3x0,29mH Verdrosselung: 7 % Linearität: 1,95 x In | 400 Vac / 50 Hz | LxBxH: 420x203x370 mm | seitlich Befestigung: |
| 1056028 | FK-Dr 3,1/400/50/7/Dla | – | 400 Vac / 50 Hz | – | SIAF-Ltg. 500mm 2,5mm² |
| 1056029 | FK-Dr 6,25kvar/400/50/5,67 | 3x41µF Induktivität: 3x4,62 mH Verdrosselung: 5,67 % Linearität: 2,15 x In | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) |
| 1056030 | FK-Dr 12,5kvar/400/50/5,67 | 3x83µF Induktivität: 3x2,31 mH Verdrosselung: 5,67 % Linearität: 2,15 x In | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) |
| 1056031 | FK-Dr 25,0/400/50/5,67/Dla -Alu- | – | 400 Vac / 50 Hz Befestigung: Fusswinkel | – | – |
| 1056032 | FK-Dr 50/400/50/5,67/Dla -Alu- | 3x308µF Induktivität: 3x 0,31mH Verdrosselung: 5,67 % Linearität: 2,16 x In | 400 Vac / 50 Hz Befestigung: Fusswinkel | – | – |
| 1056033 | FK-Dr 100/400/50/5,67/Dla -Alu- | 3x616µF Induktivität: 3x 0,31mH Verdrosselung: 5,67 % Linearität: 2,2 x In | 400 Vac / 50 Hz Befestigung: Fusswinkel | – | – |
| 1056034 | FK-Dr 50/690/50/7/Dla -Alu- | 3x104µF Induktivität: 3x 2,27mH Verdrosselung: 7 % Linearität: 1,8 x In | 690 Vac / 50 Hz | – | Kabelschuh, Loch-D: 8,4mm Befestigung: Fusswinkel |
| 1056035 | FK-Dr 40kvar/400/50/7,0/Dla -Alu- | 3 x 265µF Induktivität: 3x 0,89mH Verdrosselung: 7 % Linearität: 1,8 x In | 400 Vac / 50 Hz | – | Kabelschuh, Loch-D: 8,4mm Befestigung: Fusswinkel Bemerkun |
| 1056036 | FK-Dr 50kvar/440/50/7,0/Dla | 3 x 256µF Induktivität: 3x 0,92mH Verdrosselung: 7 % Linearität: 1,8 x In | 440 Vac / 50 Hz | – | Kabelschuh, Loch-D: 8,4mm Befestigung: Fusswinkel Bemerkun |
| 1056037 | FK-Dr 50/460/60/7/Dla -Alu- | 3x194µF Induktivität: 3x 0,84mH Verdrosselung: 7 % Linearität: 1,8 x In | 460 Vac / 60 Hz | – | Kabelschuh, Loch-D: 8,4mm Befestigung: Fusswinkel |
| 1056038 | FK-Dr 50/400/50/7/D-Alu- | 3x332µF Induktivität: 3x0,71 mH Verdrosselung: 7 % Linearität: 1,8 x In | 400 Vac / 50 Hz | LxBxH: 300x201x190 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056039 | FK-Dr 5,0/400/50/7/Dla | – | 400 Vac / 50 Hz | BxTxH: 155x92x140mm Induktivität: 3x7,67 mH Verdrosselung: 7 % Linearität: 1,8 x In | Klemme |
| 1056040 | FK-Dr 5,0/400/50/7/Dla | – | 400 Vac / 50 Hz | BxTxH: 155x92x140mm Induktivität: 3x7,67 mH Verdrosselung: 7 % Linearität: 2,0 x In | Kabel Befestigung: Fußwinkel |
| 1056041 | FK-Dr 10,0/400/50/7/Dla | – | 400 Vac / 50 Hz | BxTxH: 190x82x165mm Induktivität: 3x3,83 mH Verdrosselung: 7 % Linearität: 1,8 x In | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056042 | FK-Dr 20/400/50/7/D -Alu- | – | 400 Vac / 50 Hz | LxHxB: 240x215x140mm Befestigung: Fusswinkel | – |
| 1056043 | FK-Dr 50/400/50/14/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x240x192mm Befestigung: Fusswinkel | – |
| 1056044 | FK-Dr 12,5kvar/400/50/7,0 | 3x83µF Induktivität: 2,85 mH Verdrosselung: 7 % Linearität: 1,8 x In | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) |
| 1056045 | FK-Dr 70/500/50/7/Dla | – | 525 Vac / 50 Hz | LxBxH: 300x203x265 mm | seitlich Befestigung: Fusswinkel |
| 1056046 | FK-Dr 50/415/50/7/D | – | 415Vac / 50 Hz | – | Kabelschuhe, Loch-D 8,4 |
| 1056047 | FK-Dr 50/415/50/7/Dla-Alu- | 3x307µF Induktivität: 3x0,77 mH Verdrosselung: 7 % Linearität: 1,8 x In | 415 Vac / 50 Hz | LxBxH: 300x240x201 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056048 | FK-Dr 70/400/50/7/Dla -Alu- | – | 400 Vac / 50 Hz | LxHxB: 300x192x265mm Befestigung: Fusswinkel | – |
| 1056049 | FK-Dr 25,0/400/50/7/D -Alu- | – | 400 Vac / 50 Hz | LxBxH: 240x146x215mm Befestigung: Fusswinkel | – |
| 1056050 | FK-Dr 10,0/400/50/7/Dla | – | 400 Vac / 50 Hz | BxTxH: 190x92x165mm Induktivität: 3x3,83 mH Verdrosselung: 7 % Linearität: 1,8 x In | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 1056051 | FK-Dr 30/400/50/7/Dla | 3x185µF Induktivität: 3x1,280 mH Verdrosselung: 7 % Linearität: 1,8 x In | 400 Vac / 50 Hz | LxBxH: 240 x 141 x 215 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel Bemerkun |
| 1056052 | FK-Dr 50/400/50/7/Dla -Cu- | – | 400 Vac / 50 Hz | LxHxB: x x mm | Cu-Lasche; d=8,4mm Befestigung: Fusswinkel |
| 1056053 | FK-Dr 50/415/50/7/D | 3x308µF Induktivität: 3x0,768 mH Verdrosselung: 7 % Linearität: 1,6 x In | 415 Vac / 50 Hz | LxBxH: 300x180x190 mm | Kabelschuhe Befestigung: Fusswinkel |
| 3456001 | FK-Dr 70/690/50/7/Dla-Alu | – | 690 Vac / 50 Hz | LxBxH: 300x202x265 mm | seitlich Befestigung: Fusswinkel |
| 3456002 | FK-Dr 70/400/50/7/Dla-Alu | – | 400 Vac / 50 Hz | LxBxH: 300x201x265 mm | seitlich Befestigung: Fusswinkel |
| 1056054 | FK-Dr 50/415/50/7/Dla -Cu- | – | 415 Vac / 50 Hz | LxHxB: 300 x 190 x 191mm | Cu-Lasche; d=8,4mm Befestigung: Fusswinkel Beme |
| 1056055 | FK-Dr 90/500/50/14/D -Alu- | – | 500 Vac / 50 Hz | LxHxB: 420x370x233mm Befestigung: Fusswinkel | – |
| 1056056 | FK-Dr 50/440/50/7/Dla -Alu- | – | 440 Vac / 50 Hz | LxHxB: 300x190x191mm | Klemme; 2,5mm² Befestigung: Fusswinkel |
| 1056057 | FK-Dr 50/525/50/7/Dla | – | 525 Vac / 50 Hz | BxTxH: 300x177x265mm | Kabelschuhe, Loch-D 8,4 |
| 3456003 | FK-Dr 70/525/50/7/Dla-Alu | – | 525 Vac / 50 Hz | LxBxH: 300x202x265 mm | seitlich Befestigung: Fusswinkel |
| 3456004 | FK-Dr 90/500/50/14/D-Alu | – | 500 Vac / 50 Hz | LxBxH: 300x325x217 mm | seitlich Befestigung: Fusswinkel Bemerkung |
| 3156001 | FK-Dr 50/400/50/7 | – | – | – | – |
| 1056058 | FK-Dr 50/480/60/7/Dla | 3x192µF Induktivität: 3x0,856 mH Verdrosselung: 7 % Linearität: 1,8 x In | 480 Vac / 50 Hz | LxBxH: 300x180x190 mm | Kabelschuhe (seitlich) Befestigung: Fusswinkel |
| 2156001 | DV7%/3,12/400/50-Sd | – | 400 Vac / 50 Hz | – | Draht, 600mm Befestigung: Gewindehülsen |
| 2156002 | DV7%/6,25/400/50-Sd | – | 400 Vac / 50 Hz | – | Draht, 600mm Befestigung: Gewindehülsen |
| 2156003 | DV7%/12,5/400/50-Sd | – | 400 Vac / 50 Hz | – | Draht, 600mm Befestigung: Gewindehülsen |
| 1056059 | FK-Dr 12,5/400/50/7/D | – | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) Höhe: 165mm Befestigung: Fusswinkel |
| 1056060 | FK-Dr 20/400/50/7/D | – | 400 Vac / 50 Hz | LxHxB: 240x215x140mm Befestigung: Fusswinkel | – |
| 1056061 | FK-Dr 6,0kvar/400/50/7/D | – | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) Höhe: 140mm |
| 1056062 | FK-Dr 10,0/400/50/7%/D | – | 400 Vac / 50 Hz | – | Kabelschuhe (seitlich) Höhe: 165mm Befestigung: Fusswinkel |
für Kompensationsanlagen (20)
1–550 V
Fertige Kompensationsanlage bzw. -stufe zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1088001 | Blindleistungsregler 6-Stufen | – | – | 144x144x55 mm | – |
| 1088002 | dynamischer Blindleistungsregler | – | – | 144x144x55 mm | – |
| 3188001 | dynamischer Blindleistungsregler | – | – | 144x144x55 mm | – |
| 3188002 | Blindleistungsregler 6-Stufen | – | – | 144x144x55 mm Stromverhältnis für Wandler: 1000 / 5A Ursprungsland: Deutschland Zolltarif-Nr.: 90328900 | – |
| 3188003 | Blindleistungsregler 12-Stufen | – | – | 144x144x55 mm | – |
| 3588001 | Blindleistungsregler 6-Stufen | – | – | 144x144x55 mm | – |
| 1088003 | Blindleistungsregler 12-Stufen | – | – | 144x144x55 mm | – |
| 1088004 | Blindleistungsregler 4-Stufen | – | – | 144x144x55 mm | – |
| 1088005 | Blindleistungsregler 12-Stufen | – | – | 144x144x55 mm | – |
| 1088006 | Blindleistungsregler 14-Stufen | – | – | 144x144x55 mm | – |
| 3188004 | Blindleistungsregler 12-Stufen | – | – | 144x144x55 mm | – |
| 1088007 | Blindleistungsregler 6-Stufen | – | – | 144x144x55 mm | – |
| 1088008 | Blindleistungsregler 12-Stufen | – | 90V-550Vacrms, 45-65Hz, 5VA, 1-ph. Messspannung: 90-550Vacrms | 144x144x55 mm | – |
| 3188005 | Blindleistungsregler 12-Stufen | – | – | 144x144x55 mm | – |
| 1088009 | Blindleistungsregler 12-Stufen-MB | – | 90V-550Vacrms, 45-65Hz, 5VA, 1-ph. Messspannung: 90-550Vacrms | 144x144x55 mm Modbus: RTU RS485 | – |
| 1088010 | Blindleistungsregler 12-Stufen | – | 90V-550Vacrms, 45-65Hz, 5VA, 1-ph. Messspannung: 90-550Vacrms | 144x144x55 mm | – |
| 2188001 | Blindleistungsregler 12-Stufen | – | – | 144x144x53 mm | – |
| 1088011 | Blindleistungsregler 6-Stufen | – | – | 144x144x55 mm | – |
| 8388001 | Blindleistungsregler 12-Stufen-MB | – | 115/230Vac, 50/60Hz, 10VA Messspannung: 50-530Vacrms, 50/60Hz, 1VA | 144x144x55 mm Modbus: RTU RS485 Meldekontakt: 1 Wechsler, pot.-frei; 1 Schließer, pot-frei Digitaleingang: 1x50-250Va | – |
| 1088012 | Blindleistungsregler 12-Stufen | – | 90V-550Vacrms, 45-65Hz, 1-ph. Messspannung: 90-550Vacrms | 144x144x55 mm | – |
Kondensatorschütz (16)
400–440 V
Schaltet Kompensationsstufen zu und ab, mit Vorwiderstand gegen den Einschaltstoßstrom von Kondensatoren.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 2182001 | 12,5kVar K3-18NK10 230 | – | – | – | – |
| 2182002 | 20,0kVar K3-24K00 230 | – | – | – | – |
| 2182003 | 27,5kVar K3-40AK00 230 | – | – | – | – |
| 2182004 | 75,0kVar K3-74AK00 230 | – | – | – | – |
| 2182005 | 25,0kVar K3-40B00 230 | – | – | – | – |
| 2182006 | 75,0kVar K3-74K00 230 | – | – | – | – |
| 2182007 | 25,0kVar K3-32K00 230 | – | – | – | – |
| 2182008 | 25,0kVar K3-32BV00 230 | – | – | – | – |
| 2182009 | 12,5kVar K3-18NDK10 230 | – | – | – | – |
| 2182010 | 20,0kVar K3-24AK00 230 | – | – | – | – |
| 2182011 | 25,0kVar K3-50K00 230 | – | – | – | – |
| 2182012 | 25,0kVar K3-32AK00 230 | – | – | – | – |
| 2182013 | 50,0kVar K3-62K00 230 | – | – | – | – |
| 2182014 | 50,0kVar K3-62AK00 230 | – | – | – | – |
| 7382001 | 50,0kVar UAF75-30-00RA 100-250V | – | – | – | – |
| 1082006 | 50kVar MC-75A | – | 400 -440V Zollmummer: 85364900 | – | – |
Komp.-anlage 14% verd. (9)
Fertige Kompensationsanlage bzw. -stufe zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 2181003 | 150KVar 400Vac 6 Stufen | – | – | – | – |
| 2181004 | 21KVar 400Vac 5 Stufen | – | – | – | – |
| 2181005 | 100KVar 400Vac 8 Stufen | – | – | – | – |
| 2181007 | 150KVar 400Vac 12 Stufen | – | – | – | – |
| 2181008 | 188KVar 400Vac 15 Stufen | – | – | – | – |
| 2181010 | 200KVar 400Vac 8 Stufen | – | – | – | – |
| 2181011 | 250KVar 400Vac 10 Stufen | – | – | – | – |
| 2181012 | 125KVar 400Vac 10 Stufen | – | – | – | – |
| 2181013 | 100KVar 400Vac 8 Stufen | – | – | – | – |
Kompensationsanlage 7% (5)
Fertige Kompensationsanlage bzw. -stufe zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1081001 | 280KVar 400Vac oR oS | – | – | – | – |
| 1081003 | 100KVar 400Vac 8x12,5kVar | – | – | – | – |
| 1081004 | 50KVar 400Vac 8x6,25 kVar | – | – | – | – |
| 1081005 | 150KVar 400Vac 6x25 kVar | – | – | – | – |
| 1081006 | 250KVar 400Vac 10x25 kVar | – | – | – | – |
Festkompensation 7% (3)
Fertige Kompensationsanlage bzw. -stufe zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 2187001 | 83KVar 400Vac 50Hz 7% verd. | – | – | – | – |
| 2187002 | 33KVar 400Vac 50Hz 7% verd. | – | – | – | – |
| 2187003 | 25KVar 400Vac 50Hz 7% verd. | – | – | – | – |
Komp.-anlage 7% verd. (3)
Fertige Kompensationsanlage bzw. -stufe zur Blindleistungskompensation im Niederspannungsnetz.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 2181006 | 150KVar 400Vac 6 Stufen | – | – | – | – |
| 2181009 | 25KVar 400Vac 4 Stufen | – | – | – | – |
| 3581002 | 50KVar 400Vac 4 Stufen | – | – | – | – |
Weitere Varianten (6)
Weitere, seltener nachgefragte Varianten dieser Kategorie – alle einzeln mit vollständigen technischen Daten aufgeführt.
| Art.-Nr. | Bezeichnung | Kapazität | Spannung | Abmessung | Anschluss |
|---|---|---|---|---|---|
| 1070003 | 17kVar 440Vac uv | – | – | – | – |
| 1080001 | 35KVar 400Vac 7x5,0KVar WS | – | – | – | – |
| 2181002 | 200KVar 400Vac 16x12,5kvar | – | – | – | – |
| 2181001 | 500KVar 400Vac 10x50 kVar | – | – | – | – |
| 1081002 | 50KVar 400Vac 8x6,25 kVar | – | – | – | – |
| 7383004 | 10x25KVar 800Vac | – | – | BxT: 695x205 (zzgl. Kühlkörper, Sammelschienen, Kondensatoren)mm | – |
Passende Downloads
Anwendungshinweise, allgemeine Informationen
- Anwendungshinweise 11.7 MB · PDF
- Produktvielfalt 10.8 MB · PDF
- ZVEI Allgemeine_Sicherheitshinweise_Starkstromkondensatoren 0.1 MB · PDF
- ZVEI Information Blindleistungskompensation und Klimaschutz 0.2 MB · PDF
Blindleistungskompensation
- E62-3ph_Filterkondensatoren 3.1 MB · PDF
- Komponenten für Blindleistungskompensation in Niederspannungsnetz_50Hz 15.7 MB · PDF
- Komponenten für Blindleistungskompensation in Niederspannungsnetz_60Hz 14.1 MB · PDF
- Mittelspannungskondensatoren 3.3 MB · PDF
- ZVEI_Improving_Power_Quality_in_Electrical_Networks 0.7 MB · PDF
- ZVEI_Merkblatt_Netzanschlussbedingungen 0.1 MB · PDF
Zertifikate und Zulassungen
- UL-Zertifikat_-1ph-MKP_MKPg_MKPc 1.1 MB · PDF
- UL-Zertifikat_-_3ph-MKP_MKPg_MKPc 0.1 MB · PDF
- UL-Zertifikat_-_E53_E54_E61 0.6 MB · PDF
- UL_PK16_-_E50_E60_-_Certificate_of_Compliance 0.9 MB · PDF
Häufige Fragen
Wer liefert Komponenten für die Blindleistungskompensation?
Siekon liefert Kompensationskondensatoren und Netz-/Filterkreisdrosseln (FK-Drosseln) von Electronicon sowie Kondensatorschütze, Regler und komplette Kompensationsanlagen für die Blindleistungskompensation in industriellen Niederspannungsnetzen in Deutschland, Österreich, der Schweiz und den Niederlanden.
Was bewirkt eine Blindleistungskompensation?
Sie gleicht die von induktiven Verbrauchern (Motoren, Transformatoren, Vorschaltgeräte) aufgenommene Blindleistung lokal aus. Das senkt den Blindstromanteil im Netz, reduziert Verluste in Kabeln und Trafos und vermeidet Blindleistungskosten des Netzbetreibers.
Was ist der Unterschied zwischen Fest- und geregelter Kompensation?
Bei der Festkompensation ist die Kondensatorleistung fest zugeordnet (z. B. direkt am Motor). Eine geregelte Kompensationsanlage schaltet mehrere Kondensatorstufen automatisch über einen Regler zu, um den cos φ bei schwankender Last konstant nahe 1 zu halten.
Wozu dient ein Kondensatorschütz in der Kompensation?
Kondensatorschütze schalten Kompensationskondensatoren stufenweise zu und ab. Sie besitzen Vorwiderstände, die den hohen Einschaltstoßstrom von Kondensatoren begrenzen und so Kontakte und Kondensatoren schonen.
Warum braucht eine Kompensationsanlage Drosseln?
Ohne Verdrosselung kann ein Kompensationskondensator mit induktiven Netzanteilen einen Reihen- oder Parallelschwingkreis bilden, der Oberschwingungen aus dem Netz verstärkt. Verdrosselte Anlagen (mit FK-Drosseln) verschieben die Resonanzfrequenz gezielt aus dem kritischen Bereich.
Was bedeutet "leistungsangepasst" bei einer Drossel?
Die Drossel ist in ihrer Induktivität exakt auf die Leistung der zugehörigen Kompensationsstufe abgestimmt, sodass Kondensator und Drossel als aufeinander abgestimmtes Paar in der Kompensationsanlage funktionieren.
Wie erhalte ich ein Angebot für Kompensation in der Niederspannung?
Preise und Lieferzeiten sind typen- und mengenabhängig. Für ein Angebot benötigt Siekon mindestens die Artikelnummer oder die elektrischen Kenndaten (Kapazität, Spannung), die benötigte Stückzahl und den gewünschten Liefertermin – am einfachsten über das Kontaktformular oder telefonisch.
